Tagebau Garzweiler
Informationen ein- / ausblenden von Dieter Veselic
Tagebau Garzweiler

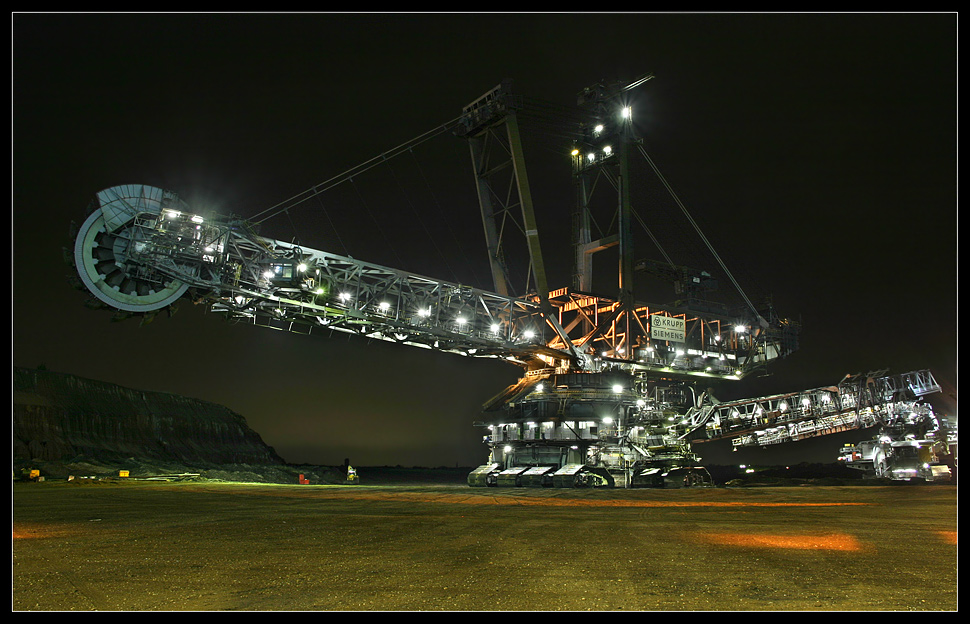

Braunkohlebagger im Tagebau Garzweiler ( Frimmersdorf)

Zahlen zur Tagebaubefahrung
Allgemein Revier:
Erste Braunkohlengrube: 1858/59
Kohleproduktion: 100 Mio t/a
Kraftwerke: 10000MW installiert = 70 TWh/a
Mitarbeiter Kraftwerke: 3000
Veredlung: 4 Mio t/a
BoA Kosten: 1,2 Mrd Euro
Stromlieferung BoA: für 4,7 Mio Menschen
Kühlturm BoA: 200 m hoch (Kölner Dom 157m)
Beanspruchte Tagebaufläche gesamt: 282 km2
Entstehungsdauer Braunkohle: 2 Mio Jahre
Stromerzeugung in D Braunkohle: 30%
50% der europ. Braunkohle lagern in Deutschland. 2/3 davon im Rheinland

Garzweiler I:
Tagebaugröße: 66 km2
Betriebsfläche: 28 km2
Rekultivierungsfläche: 35 km2
Mitarbeiterzahl: 1750 davon rd. 170 Azubis
Energieverbrauch:
Maximale Tiefe: 200m
Größte Öffnung: 5 km

Zugbeladung:
Zuglänge: 14 – 21 Wagons
Fassungsvermögen: 114 m2 / Wagon
Beladezeit: 8-10 min
Längere Bahnstrecke:
Anzahl Züge und Wagons:
Leistung Züge: 1800 kW = 2500 PS
Antriebsspannung:
Achslast:
Tagesleistung: 120000 m3 pro Tag
Nord-Süd-Bahn: 32 km lang


Bagger 288:
Anschlußleistung: 15 MW
Schaufelinhalt: ~ 6,6 m3 = 1 Auto
Schaufelraddurchmesser: 21m
Fahrgeschwindigkeit: 10 m/min
Höhe: 96m
Länge: 225m
Gewicht: 13500t
Farbe: 40t
Kosten: Damals 210 Mio DM
Plan und Bauzeit: 5 Jahre
Leistung: 240000 m3 /d


Bandanlagen:
Länge Gesamt Rheinbraum: 239 km
Länge Garzweiler: ca. 80 km
Antriebsleistung: bis zu 12 MW = 16320 PS
Gurtbreiter: Massenstrom(Nenn): bis 37500t/h
Gurtgeschindigkeit: 7,5 m/s = 27 km
Kosten 1m Bandstraße: 500 Euro
Einzellängen bis: 5 km


Kohlelagerstätten:
Entstanden: 12 – 20 Mio Jahren
Mächtigkeit: bis 40 m
Lagerstätten: ca. 40 bis 160 m tief unter Erdoberfläche in 3 Flötzen
Heizwert: 8700 kJ = 1/3 SKE
Aschengehalt: 1,5 – 8%
Wassergehalt: 50 - 60%
Schwefelgehalt: 0,15 – 0,5%
Vorkommen: 55 Mrd t im Rheinland
A zu K: 4,6 : 1


Kohlebunker:
Fassungsvermögen: 600000t reichen für eine Woche Kraftwerksbelieferung
Länge: 700 m
Breite: 160 m


Rekultivierung:
Kasterer See: Fläche 7,5 ha
Bisherige Fläche rekultiv: 190 km2
Landwirtschaftliche: 95 km2
Forstwirtschaftliche: 75 km2
Wohn- und Verkehr: 11 km2
Wasserfläche: 9 km2


Umsiedlung:
Bevölkerungsanteil an Umsiedlung: 70%

Tagebau Garzwiler II:
Abbau: 2006 bis 2045
Fläche: 48 km2
Umsiedlung: 7600 Menschen in 13 Ortschaften
Förderung: 40 Mio m3 /a
A zu K: 5 : 1
Vorkommen: 1,3 Mrd t


Entwässerung:
Zu hebendes Wasser: 600 Mio m3 / a
Anzahl Brunnen:
Emissionsschutz:
Beregnungsmasten: ca. 150 St. am Tagebaurand


Alt-Kaster:
Sollte in den 50 Jahreb dem Tagebau weichen
War noch in den 70 er von 3 Seiten des Tagebaus eingeschlossen
Unter Alt-Kaster liegen Ca. 100 Mio t Kohle
